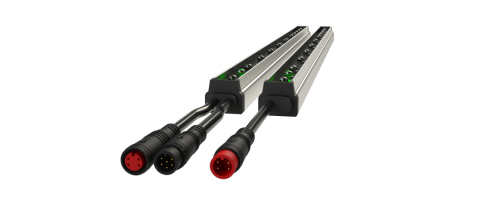

Světelné clony LISENS Grid

LISENS Grid

Bezpečnostní systém světelných clon řady LISENS Grid je založen na principu přerušení světelného paprsku osobou a tím zajistit zamezení nebezpečného kontaktu a předejít možným fatálním následkům. Světelné clony LISENS Grid jsou navrženy speciálně pro vratové systémy s funkcí zamezit kolizi mezi pohybujícím se křídlem vrat a překážkou. Clony jsou uzpůsobeny i venkovnímu prostředí a lze je ovládat nízkým napětím 10-30 V DC. Clony dokáží pokrýt různé typy instalací vrat, minimální šíře ochranné pole musí být alespoň 1,6m, aby byly splněny bezpečnostní požadavky norem pro dveřové systémy. Pro monitorování stavu a provozního napětí clon probíhá indikace na LED diodách na přijímači a vysílači. Pokud nastane chyba, všechny bezpečnostní výstupy přestanou být aktivní. Výstupní signály typu FSS a PNP (NPN na žádost).

Systém LISENS Grid splňuji vysoký bezpečnostní standard Kat. 2, PL c.

• LED signalizace
• funkce Mutingu
• integrovaná vyhodnocovací jednotka
• propojení přes M8 konektory 4-6 pin
• hliníkové uložení
• rychlost zavírání dveří max. 2 m/s

Technické údaje:

• dosah 5-10 m
• výška chráněného pole 390-2500 mm
• 10-24 paprsků
• provozní teplota -10 až +50°C
• úroveň zabezpečení Kat. 2, PL c
• stupeň krytí IP 67

Certifikace:

• EN 12978
• EN 12453
• EN ISO 13849-1

Rychlý přehled:

1. LISENS Grid door 250-24TN Set A01 - 24 paprsků, výška chr. pole 2500mm
2. LISENS Grid door 213-22TN Set A01 - 22 paprsků, výška chr. pole 2130mm
3. LISENS Grid door 175-20TN Set A01 - 20 paprsků, výška chr. pole 1740mm
4. LISENS Grid door 075-1845 Set A01 - 18 paprsků, výška chr. pole 750mm
5. LISENS Grid door 039-1045 Set A01 - 10 paprsků, výška chr. pole 390mm

*Celková výška clony = výška chr. pole + 100mm (Výjimkou je produkt 1) +120mm)
