Stavoznaky s magnetickými spínači

HA, NVM, ENVM, HMW

Stavoznaky s magnetickými spínači pro snímání úrovně hladiny jsou přístroje určené pro široký rozsah instalací, které díky své variabilitě je možné osadit i do specifických instalací dle požadavku zákazníka. Výrobky se dodávají i ve verzích, které jsou vhodné do výbušného prostředí.

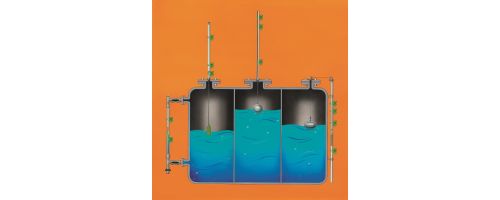

Spínacím prvkem je magnet, který se pohybuje v trubici dle toho, jak se pohybuje plovák na hladině v nádrži. Na trubici se libovolně osadí magnetické spínače, které sepnou v moment přiblížení magnetu. Trubice se instalují zevně nádrže.

Tyto systémy lze použít jako snímače hladiny a tím jim v momentech spínání zvolit funkci. Lze je tedy použít pro řízení čerpadla, ochranu proti přeplnění a běhu nasucho, indikace úrovně hladiny (voda, odpadní vody, kapalné chemikálie, oleje, uhlovodíky apod.)

Systémy se instalují ze shora nebo z boku. Pohyblivý magnet se fixuje pouze délkou trubice (nebo ponorem plováku), ve které se pohybuje.

Hlavní aspekty pro správný výběr typu systému vhodného pro instalaci jsou:

Rozměry nádrže a podmínky pro instalaci, druh kapaliny, viskozita, teplota, měrná hmotnost kapaliny, provozní tlak a víření v nádrži.

• různé varianty provedení
• montáž ze shora nebo z boku
• provedení AC/DC 24 V - AC/DC 250 V
• i pro nízká napětí AC/DC 1 V - AC/DC 42 V
• externě instalované magnetické spínače s možností doplnění
• optické zobrazení úrovně hladiny
• různé materiály - PP, nerezocel
• trubice z duranového skla
• Princip spojitých nádob a prùhledné trubky s plovákem
• i pro výbušná prostředí

Rychlý přehled:

1. řada HA a HAM - montáž z boku, možnost otevření nebo uzavření průtoku pomocí kohoutků, materiál trubice - duranové sklo nebo průsvitné PVC. Materiál magnetu - PP, PVDF. Materiál kohoutků - PP, PVDF, nerezocel. Nevhodné pro použití v místě s velkými vibracemi

2. řada NVM, NEM a IRN/NEM (EX) - montáž ze shora, různé typy a velikosti plováků - oválné, kulaté. Plovák dle hladiny hýbe magnetem v trubici, materiál trubice - nerezocel nebo průsvitné PVC. Materiál magnetu - PP. Materiál plováků - PP, nerezocel. Materiál posuvné tyče - nerezocel nebo titan. Nevhodné pro použití ve vířivých kapalinách

3. řada ENVM - montáž z boku, systém dvou kladek a lanka protaženého na volno nebo trubicí, různé typy a velikosti plováků - SSX nebo oválný. Plovák dle hladiny hýbe magnetem v trubici, materiál trubice - průsvitné PVC. Materiál magnetu - PP. Materiál plováků - PP, nerezocel. Materiál lanka - nerezocel nebo PP. Nevhodné pro použití ve vířivých kapalinách

4. magnetické spínače HMW a IRN/HMW (EX) - materiál PP, IP 65, rozměr 65x50x35 mm
