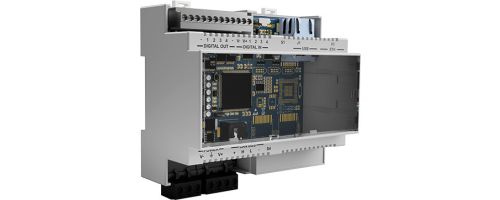

Ovládací jednotky radaru

3D Radar

Bezpečnostní 3D radar je prvním certifikovaným senzorem s bezpečnostním systémem založeným na radarové technologii. Výhodou radarového systému je možnost zabezpečit i ty oblasti, které jsou vystaveny neobvyklým podmínkám jako je kouř, prach, třísky, pára, kapaliny či výrobní odpad v nebezpečných oblastech, kde tento systém může zaručit spolehlivou ochranu a kde ostatní bezpečnostní systémy dosahují svých limitů. Pokročilý firmware, který využívá frekvenční pásmo 24 a 60 GHz, tato rušení filtruje a tím se vyhne falešným poplachům a zvýší produktivitu.

Se softwarem Inxpect Safety je konfigurace oblasti a systémová logika intuitivní a snadno proveditelná: u pravidelně tvarovaných oblastí je konfigurace automatická, u složitějších oblastí je manuální. Kromě toho lze definovat oblasti pro ztlumení s různým chováním, takže osoby a obsluhující personál mají v případě potřeby umožněn přístup ke stroji za bezpečných podmínek.

Snímače detekují pohyb ve svém prostoru, v závislosti na výšce instalace a sklonu snímače, a přenášejí signál do řídicí jednotky přes interní sběrnici CAN. Zjištěné poruchy jsou také hlášeny řídicí jednotce prostřednictvím sběrnice CAN. Rovněž lze konfigurovat citlivost, varovné úrovně, nebezpečné oblasti a pomocné funkce výstupního relé. Systém rozpozná, zda se v nebezpečné oblasti stále nacházejí osoby a zabrání opětovnému spuštění stroje.

Radarový systém se skládá vždy z kontrolní jednotky a maximálně šesti radarů.
