Průtokoměry pro malý průtok

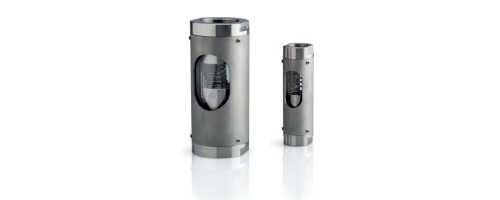

SGK, SKM

Průtokoměry pro malý průtok jsou zařízení do nových i starších instalací, kde je potřeba provádět měření průtoku pro malá a nejmenší množství při vysokých teplotách a tlacích. Jsou určeny k použití především v oblastech malých kotelenm, pecí, ohřevů, plnících zařízení, kontrole chladících procesů, chemický průmysl. Tyto průtokoměry jsou spolehlivé metody měření.

Měřícím prvkem je měřící plováček, který je volně osazen do kuželové trubice, ve které se může pohybovat nahoru a dolů. Výška pozice plováčku odpovídá hodnotě na rysce v odměrné trubici. To je závislé na rychlosti průtoku měřeného média - je to určující míra hodnoty průtoku. Průtok se odečítá na stupnici, vyryté na odměrné trubici. U průtokoměrů SKM je malý píst, jehož pohyb převádí síla pružiny a protiproudu měřeného média.

Obvyklá měřená média: voda, vzduch, obvyklé typy průhledných tekutin a plynů. Řada SMK je vhodná i pro oleje a neprůhledné viskózní kapaliny.

Na základě stavby plováčkového průtokoměru nejsou na potrubí nutné žádné náběhové (zklidňující) úseky.

• malé provedení
• nízké tlakové ztráty
• pro malé i nejmenší průtoky
• pro kapaliny a plyny
• stupnice pro snadný odečet
• v požadovaných jednotkách a rozsahu
• borosilikátová trubice
• možnost doplnění ventilu
• třídá přesnosti 1,6% a 4,0%

Na přání lze doplnit výbavu průtokoměrů o limitní spínání s jazýčkovým kontaktem (SGK+SKM), induktivní spínání, dávkovací ventil nebo provedení odolná výbuchům (SGK). Díky hraničním spínačům je lze použít jako detektory. Systém SKM lze objednat v horizontálním provedení.

Rychlý přehled:

1. SGK - plováčkový průtokoměr, trubice z borosilikátu, armatury z PVC, eloxovaného hliníku, nerezoceli, PP nebo teflonu, různé varianty připojení na potrubí, další materiál průtokoměru - PVC, hliník, nerezocel, mosaz, NBR

2. SKM - pístový průtokoměr, trubice z borosilikátu, armatury a píst z nerezoceli a mosazu, různé varianty připojení na potrubí, další materiál průtokoměru - nerezocel, NBR, FKM
