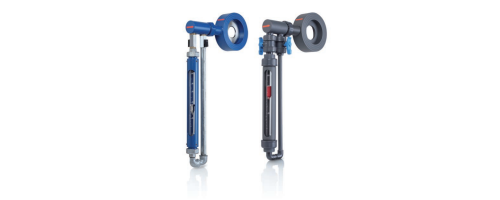

Průtokoměry s obtokem a clonou

DST

Průtokoměry s obtokem a clonou jsou speciální průtokoměry. Jsou zařízení do nových i starších instalací, kde je potřeba provádět měření průtoku. Jsou určeny k použití měření velkých průtoků v oblastech technických zázemí budov, kontrola a regulace nádrží a bazénů.

Tato zařízení pracují na základě rozdílnosti tlaků. Využívá se tlakového spádu na zúžení potrubí, který je proporcionální kvadratickým hodnotám průtoku. Výsledný diferenční rozdíl tlaků je zobrazován na stupnici jako přímá hodnota průtoku. U přístrojů s obtokem je využíváno proporcionálního vztahu hlavního proudu a obtoku, kde v měřící kuželové trubce s plováčkem je odečítána hodnota hlavního proudu přímo na stupnici skla trubice.

Pokud je tlakový kohout před clonou spojen trubkou s trubkou za clonou, bude touto trubkou protékat částečný tok. Tento dílčí průtok je úměrný průtoku v hlavním potrubí. Dílčí průtok lze zapnout a vypnout podle potřeby instalací dvou kulových ventilů do obtokového potrubí.

Obvyklá měřená média: voda, vzduch, obvyklé typy průhledných kapalin a plynů. Vhodné i pro nevodivé kapaliny (minerální oleje, kyseliny, louhy).

Poloha ukazatele není závislá na směru průtoku, proudění a průtokoměr je možné instalovat v libovolné poloze.

• pro kapaliny i plyny
• i pro agresivní média
• pro velké průtoky
• instalace v libovolné poloze
• ekonomická příznivost
• nízká tlaková ztráta
• stupnice pro snadný odečet
• v požadovaných jednotkách a rozsahu
• borosilikátová trubice
• třídá přesnosti 2,0%

Na přání lze doplnit výbavu průtokoměrů o limitní spínání. Díky hraničním spínačům je lze použít jako detektory. Průtokoměry lze objednat s prodlouženým obtokem.

Rychlý přehled:

1. DST -  trubice z borosilikátu, materiál otvoru - PVC, PP, PVDF nebo nerezocel (DST-1/2), další materiál průtokoměru - polysulfon, PVC, PP, PVDF, ocel, nerezocel, NBR, EPDM
