Ponorné sondy s magnetickými spínači

TSR, NTR, MK, TSQ, TSK

Magnetem řízené ponorné sondy pro snímání úrovně hladiny jsou přístroje určené pro široký rozsah instalací, které díky své variabilitě je možné osadit i do specifických instalací dle požadavku zákazníka. Výrobky se dodávají i ve verzích, které jsou vhodné do výbušného prostředí.

Spínacím prvkem je permanentní magnet s jazýčkovými kontakty, usazený ve vodící trubici na pevné pozici, který spíná v moment, kdy se k této pozici přiblíží plovák.

Tyto sondy lze použít jako snímače hladiny a tím jim v momentech spínání zvolit funkci. Lze je tedy použít pro řízení čerpadla, ochranu proti přeplnění a běhu nasucho, indikace úrovně hladiny (voda, odpadní vody, kapalné chemikálie, oleje, uhlovodíky apod.)

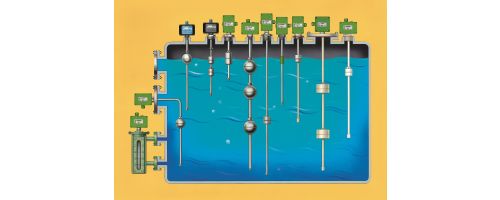

Běžně se tyto sondy instalují převážně ze shora nebo z boku (boční instalace je možná díky možnosti objednání ohýbané trubice). Plováky na vodících trubicích se fixují pouze vymezením jejich dráhy na trubici pro trvalé sepnutí určitých kontaktů pomocí stavěcích kroužků.

Hlavní aspekty pro správný výběr typu systému vhodného pro instalaci jsou:

Rozměry nádrže a podmínky pro instalaci, druh kapaliny, viskozita, teplota, měrná hmotnost kapaliny, provozní tlak a víření v nádrži.

• různé druhy pro všechny druhy kapalin
• flexibilní provedení
• montáž ze shora nebo z boku
• provedení AC/DC 24 V - AC/DC 250 V
• i pro nízká napětí AC/DC 1 V - AC/DC 42 V
• zabudovaná čtecí polarizovaná relé
• plovák s vestavěným permanentním magnetem
• různé materiály - PP, PVDF, nerezová ocel, titanu
• trvalá sepnutí kontaktu
• i pro výbušná prostředí

Rychlý přehled:

1.  řada TSR i v provedení (EX) - montáž zavěšením ze shora (fixace vodící trubicí s montážní vsuvkou) nebo z boku (fixace přírubou, vodící trubicí s montážní vsuvkou, ohýbaná trubice), permanentně magnety s jazýčkovými kontakty, svorkovnice v boxu, box IP 65, materiál boxu PP, IP 68, materiál plováku a trubice - PP, PVDF, nerezocel, titan. Různé typy plováků - kulové, oválné, hranaté různých velikostí

2. řada NTR i v provedené (EX) - montáž zavěšením ze shora (fixace montážní vsuvkou, ucpávkou) permanentně magnety s jazýčkovými kontakty, IP 54, materiál plováku a trubice - PP, nerezocel, 2 typy kabelu

3. řada MK - montáž zavěšením ze shora (fixace vodící trubicí s montážní vsuvkou) permanentně magnety s jazýčkovými kontakty, svorkovnice v boxu, box IP 65, materiál boxu PP, IP 68 materiál plováku - PP, materiál trubice - nerezocel. Nevhodné do zvířených kapalin

4. řada TSQ a TSK - viz. TSR, uvnitř trubice je protažený řetěz
