Plováčkové průtokoměry

RA, FA, SKT, SGM, SGA

Plováčkové průtokoměry jsou zařízení do nových i starších instalací, kde je potřeba provádět měření průtoku. Jsou určeny k použití ve všech oblastech těžkého průmyslu, obzvláště pro ohřevy, pece, chladící zařízení, chemická zařízení, úpravny vody, vodohospodářství apod. Tyto průtokoměry jsou cenově příznivé a spolehlivé metody měření.

Měřícím prvkem je měřící plováček, který je volně osazen do kuželové trubice, ve které se může pohybovat nahoru a dolů. Výška pozice plováčku odpovídá hodnotě na rysce v odměrné trubici. To je závislé na rychlosti průtoku měřeného média - je to určující míra hodnoty průtoku. Průtok se odečítá na stupnici, vyryté na odměrné trubici. U průtokoměrů SGM se poloha plováčku převádí magnetickým závěsem na pohon ukazovací ručky.

Obvyklá měřená média: voda, vzduch, obvyklé typy průhledných tekutin a plynů.

Na základě stavby plováčkového průtokoměru nejsou na potrubí nutné žádné náběhové (zklidňující) úseky.

pro kapaliny i plyny
nízká tlaková ztráta
stupnice pro snadný odečet
v požadovaných jednotkách a rozsahu
borosilikátová trubice
i pro zvláštní a agresivní média
i v hygienickém provedení
třídá přesnosti 1,6%

Na přání lze doplnit výbavu průtokoměrů o limitní spínání s jazýčkovým kontaktem nebo provedení odolná výbuchům (RA/FA 60/65; RA/FA 87). Díky hraničním spínačům je lze použít jako detektory. Systém SGM lze objednat v horizontálním provedení.

Rychlý přehled:

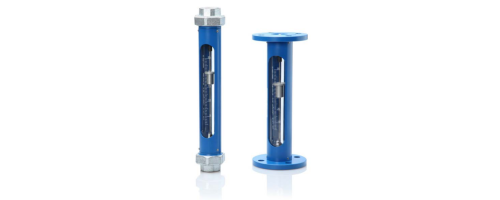

RA 60 / FA 60 / RA 65 / FA 65 - klasický plováčkový průtokoměr, trubice z borosilikátu, armatury z oceli, různé varianty připojení na potrubí, další materiál průtokoměru - nerezocel, litina, hliník, NBR
RA 77 / FA 77 - průtokoměr vhodný pro zvláštní a agresivní média, trubice z borosilikátu, armatury z PVC, různé varianty připojení na potrubí, další materiál průtokoměru - PVC, PP, PE, PVDF, EPDM
RA 87 / FA 87 - průtokoměr vhodný pro hygienická prostředí, trubice z borosilikátu, armatury z nerezoceli, různé varianty připojení na potrubí, další materiál průtokoměru - nerezocel, PTFE, FKM
SKT / SKP / SKPVC - průtokoměr vhodný pro vodu, odpadní systémy, bazény apod. (také se speciální stupnicí pro vzduch, NaOH a HCl a jiné), trubice ze vstřikovaného plastu - trogamid, polysulfone, PVC. Armatury z plastu, různé varianty připojení na potrubí, další materiál průtokoměru - PVC, PVDF, EPDM
SGM / SGM-PP-PVC - průtokoměr s ukazovací ručkou vhodný pro náročná prostředí s vysokými teplotami a tlaky (SGM) nebo vysokou chemickou odolností (SGM-PP) vhodné pro měření i neprůhledných tekutin a plynů, trubice z nerezoceli nebo nerezoceli s PTFE opláštěním u SGM a PVC, PP, PTFE u SGM-PP. Armatury z nerezoceli (SGM) nebo plastu (SGM-PP), různé varianty připojení na potrubí, další materiál průtokoměru - PVC, PVDF, EPDM
SGA - plováčkový průtokoměr vhodný ve verzi s NBR výstelkou pro kyseliny, alkalické roztoky a agresivní plyny, trubice z borosilikátu, armatury z litiny v tzv. "pancéřovém" provedení, různé varianty připojení na potrubí
