Limitní spínače

RK, RAT

Limitní spínače pro snímání hladiny jsou přístroje určené pro snímání a řízení pro instalace v náročných podmínkách.

Přednostním určením pro tyto spínače je řízení strojů, řízení ventilů, ukazatel polohy, bezpečnostní vypnutí čerpadla a jiné aplikace pro automatizaci výroby.

Spínacím prvkem je bezpotencionální kuličkový mikrospínač a pozlacený kontakt, stejně jako u plovákových spínačů. Charakteristickou vlastností je, že tento kontakt dokáže spolehlivě spínat i nejmenší napětí a proudy i po dlouhých prostojích. Nepříznivou vlastností je, že vrstva se může spálit po jednorázovém přetížení nebo při extrémně častém spínání se může zlatá vrstva narušit nebo zničit.

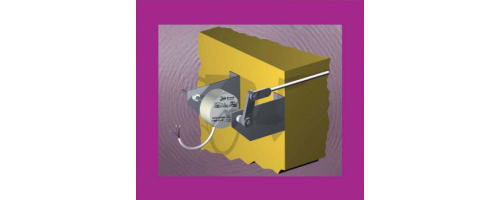

Montáž musí být provedena skrze připravený průchozí instalační otvor. Tímto otvorem se spínač namontuje na vodorovnou hřídel, která umožňuje otáčení max ± 180°. Otáčení hřídele způsobuje přepínání.  Po nastavení koncovéhoé spínače na hřídeli je nutné zajistit šrouby umístěné ve vnitřní části těla spínače.

Koncové spínače Jola jsou zvláště vhodné tam, kde použití konvenčního limitního přepínače je sporné nebo nevhodné s ohledem na těžké pracovní podmínky, např. ve vlhkém nebo špinavém prostředí.

• pro náročné instalace
• pro řízení strojů, ventilů, vypínání čerpadel a automatizaci
• pro vlhká nebo špinavá prostředí
• i pro výbušná prostředí

Rychlý přehled:

1. řada RK, RK (EX) a RAT (EX) - montáž viz. výše, kuličkový mikrospínač, materiál uložení spínače - PP a litá pryskyřice, nerezocel nečbo antistatické PP, IP 65, připojení skrz kabel ze silikonu, A05RN-F, PUR 4 G nebo PURLF v PUR pouzdru, AC/DC 24 V a AC/DC 250 V.
