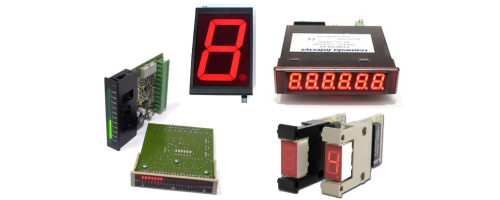

Digitální číselné displeje

LED Line, Codisplay, 7 segment display

Číselné displeje jsou zobrazovací přístroje, které slouží jako ukazatele pro obsluhu v průmyslových oblastech.

• LED a LCD digitální provedení
• 7 segmentové displeje
• více typů
• různé barvy displejů
• standartní typy i řešení na míru
• rozhraní BCD, Bus, Ethernet, Profibus-DP, Interbus-S ad.
• napájení TTL, SV. CMOS 5-15 V

Rychlý přehled:

1. 7 segmentové LED displeje

   Klasický 7 segmentový displej pro kancelářské a průmyslové prostředí, dostupné ve velikostech 60 a 100 mm, čtecí vzdálenost do 40m, pozorovací úhel ± 75°, barva displeje červená s červeným filtrem, uložení v černé plastovém pouzdře, lunetě, zádávání dat skrze rozhraní BCD konektor na zadní straně, kompatibilní s PLC

2. LED Line Typ 40 displeje

   Moderní analogový bargrafový displej s 21 LED, data jsou zobrazena jako tečky nebo pruhy, vstupní signál je analogový, kompaktní velikost, pro vodorovné i horizontální ovládání, displeje lze namontovat blízko sebe pro lepší porovnání naměřených hodnot. Barva pouzdra šedá nebo černá, barva displeje zelená nebo červená

3. Codisplay paralel / serial

   Codisplay BCD Paralel (190001 a 190001B) - Digitální jednořádkový, 7 segmentový, 4-6 místný, paralelní displej o výšce znaků 14 mm. Plastové pouzdro splňuje z přední strany krytí IP 65. Rozhraní paralelní BCD s připojením pružinové svorky, D-Sub konektor 9 pólový, samice. Set znaků u 190001 "0123456789AbCd-", u 190001B "0123456789?EHLP-". Nastavitelný jas, snadná montáž na panel, nereflektivní tmavě červený font.

   Codisplay RS 485 Serial - Digitální jednořádkový, 7 segmentový, 4-6 místný, paralelní displej o výšce znaků 14 mm. Plastové pouzdro splňuje z přední strany krytí IP 65. Rozhraní sériové skrze RS-485, D-Sub konektor 9 pólový, samice. Set znaků "0123456789AbCdEF-" a další. Nastavitelný jas, snadná montáž na panel, nereflektivní tmavě červený font.

   Codisplay 20mA CL - Digitální jednořádkový, 7 segmentový, 4-6 místný, paralelní displej o výšce znaků 14 mm. Plastové pouzdro splňuje z přední strany krytí IP 65. Rozhraní skrze pružinové svorky a DIP switch, volitelný mód sériově nebo paralelně. Set znaků "0123456789?EHLP-". Nastavitelný jas, snadná montáž na panel, nereflektivní tmavě červený font.

   Codisplay Profibus DP - Digitální jednořádkový, 7 segmentový, 4-6 místný, paralelní displej o výšce znaků 14 mm. Plastové pouzdro splňuje z přední strany krytí IP 65. Rozhraní skrze Profibus DP. Set znaků "0123456789?EHLP-". Nastavitelný jas, snadná montáž na panel, nereflektivní tmavě červený font.

   Codisplay BCD Paralel (190 16X) - Digitální jednořádkový, 7 segmentový, 2-4 místný, paralelní displej o výšce znaků 60 mm. Plastové pouzdro ABS splňuje z přední strany krytí IP 54 (IP 65 na vyžádání). Rozhraní skrze paralelní BCD kompatibilní s PLC. Set znaků "0123456789AbCdEF" a další. Nastavitelný jas, snadná montáž, nereflektivní tmavě červený font. 4 nebo 8 bitový provoz.

4. Codicount displeje

   Série 100 - Digitální modulární, jednořádkový, 7 segmentový, 1 místný, červený LED displej o výšce znaku 9 mm. Velikost modulu 8x26,5 mm. Vstupní signál přímý, BCD, invertované BCD nebo čitačové vstupy. Kontrastní filtry. Kompatibilní s přepínači Multiswitch V, kombinovatelný s ostatními Thumbwheel switchi. Barva pouzdra šedá nebo černá.

   Série 200 - Digitální modulární, jednořádkový, 7 segmentový, 1 místný, červený LED displej o výšce znaku 9 mm. Velikost modulu 8x33 mm. Vstupní signál přímý, BCD, invertované BCD nebo čitačové vstupy. Kontrastní filtry. Kompatibilní s přepínači Multiswitch M, kombinovatelný s ostatními Thumbwheel switchi. Barva pouzdra šedá nebo černá.

   Série 300 - Digitální modulární, jednořádkový, 7 segmentový, 1 místný, červený LED displej o výšce znaku 9 mm. Velikost modulu 8x33 mm. Vstupní signál přímý, BCD, invertované BCD nebo čitačové vstupy. Kontrastní filtry. Kompatibilní s přepínači Multiswitch U, kombinovatelný s ostatními Thumbwheel switchi. Barva pouzdra šedá nebo černá.

   Série 500 - Digitální modulární, jednořádkový, 7 segmentový, 1 místný, červený LED displej o výšce znaku 9 mm. Velikost modulu 10x33 mm. Vstupní signál přímý, BCD, invertované BCD nebo čitačové vstupy. Kontrastní filtry. Kompatibilní s přepínači Multiswitch H, kombinovatelný s ostatními Thumbwheel switchi. Barva pouzdra šedá nebo černá.

   Série 800 - Digitální modulární, jednořádkový, 7 segmentový, 1 místný, červený LED displej o výšce znaku 16 mm. Velikost modulu 20x33 mm. Vstupní signál přímý, BCD, invertované BCD nebo čitačové vstupy. Kontrastní filtry. Kombinovatelný s Thumbwheel switchi. Barva pouzdra šedá nebo černá.

   Série 900 - Digitální modulární, jednořádkový, 7 segmentový, 1 místný, červený LED displej o výšce znaku 25, 35 nebo 45 mm. Velikost modulu 40x76 mm. Vstupní signál přímý, BCD, invertované BCD nebo čitačové vstupy. Lze kombinovat s přepínači Multiswitch G. Barva černá.
