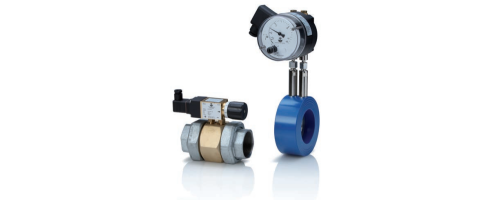

Diferenciální tlakové průtokoměry

DDM, DDW

Diferenciální tlakové průtokoměry jsou zařízení do nových i starších instalací, kde je potřeba provádět měření průtoku. Jsou určeny k použití měření malých průtoků v oblastech jako jsou chladící a výrobní stroje v papírenském, hornickém průmyslu, úpravnách vody, vodohospodářství apod.

Tato zařízení pracují na základě rozdílnosti tlaků. Využívá se tlakový spád kapaliny na zúžení potrubí, který je proporcionální kvadratickým hodnotám kapaliny. Výsledný diferenční rozdíl tlaků je zobrazován na stupnici jako přímá hodnota průtoku. Výsledný diferenční tlak je přiveden na tlakový kohout resp. se zobrazí přímo na stupnici či obrazovce jako objemový průtok. Může také spustit spínač, když je dosaženo požadovaného objemového průtoku.

Obvyklá měřená média: voda, vzduch, obvyklé typy průhledných kapalin a plynů. Vhodné i pro nevodivé kapaliny (minerální oleje, kyseliny, louhy).

Montáž je řešena šroubením přes vsuvku s převlečenou maticí nebo mezi příruby. Poloha ukazatele je závislá na směru průtoku, proudění.

• dobrá tlaková odolnost
• vhodné pro malé průtoky
• provedení se šroubením v různých velikostech
• s nebo bez ručičkového ukazatele
• široká škála připojení
• bez pohyblivých částí
• pro kapaliny i plyny

Na přání lze doplnit výbavu průtokoměrů o limitní spínače nebo tlakové indikátory (DDM) v různých variantách. Průtokoměry DDM-EM lze objednat pro montáž na stěnu a různými zobrazovanými jednotkami na displeji.

Rychlý přehled:

1. DDM - materiál tělesa ocel, nerezocel, mosaz. Varianta bez stupnice či obrazovky.

2. DDM-DS11 - materiál otvoru nerezocel, mosaz. Varianta s tlakoměrem DS11 se stupnicí. Další materiál - ocel, nerezocel, mosaz, poniklovaná mosaz, hliník, NBR

3. DDM-EM - materiál otvoru nerezocel, mosaz. Varianta s převaděčem tlaku EM s LED displejem. Další materiál - ocel, nerezocel, hliníková mosaz, silikon, PVC, FKM, NBR

4. DDW-DS31 - materiál otvoru nerezocel, mosaz. Varianta s monitorem diferenčního tlaku s kohoutem. Další materiál - ocel, nerezocel, mosaz, poniklovaná mosaz, FKM, NBR
