Ostatní čidla a detektory

SYSTÉM PRO DEŠŤOVOU VODU

Elektrodové sondy pro snímání hladiny jsou přístroje určené pro široký rozsah instalací, které je možné osadit i do specifických instalací dle požadavku zákazníka.

Pro tento systém speciálně jsou určena ovládací relé hladiny FNR 5 a FNR 7, které fungují na principu měrné vodivosti. Používají se jako ovladače pro doplňování čerstvé vody do nádrže na dešťovou vodu. pokud hladina v nádrži klesne pod minimální úroveň naplnění, reléový výstup aktivuje doplňování čerstvé vody, např.: přes solenoidový ventil. Jakmile je minimální hladina překročena, výstup je udržován standartně po dobu 10 s a funkce doplnění se poté opět vypne. Toto zpoždění slouží k potlačení vícenásobných spínacích akcí v případě pohybu vlny. Pokud během tohoto cyklu nedojde k doplnění minimální hladiny, po cca 30 s se reléový výstup pro doplňování vypne a je aktivován reléový výstup alarmu. Tato funkce slouží pro případy prasknutí nádrže nebo vady přítoku a dalším závadám.

Rychlý přehled:

1. řada LWZ, EH, EHK - závěsné elektrody

DETEKTORY PŘÍMĚSÍ V KAPALINĚ

Elektrodové sondy pro snímání cizích příměsí v kapalině jsou přístroje určené pro široký rozsah instalací, které je možné osadit i do specifických instalací dle požadavku zákazníka.

Hlavním úkolem těchto detektorů je rozpoznat a signalizovat přítomnost vodu-znečišťující kapaliny, která má mnohem vyšší specifickou vodivost než voda s nižší specifickou vodivostí (dešťová, kondenzovaná a voda z výrobních procesů). Základními kapalinami, substancemi a směsmi, které tyto elektrody rozpoznají jsou: glykol, kyseliny, louhy, siláž a kejda a jim podobné látky. Elektrodami protéká měřící proud v elektricky vodivé kapalině a při změně vodivosti jedna z elektrod vysílá signál. Velikost měřícího proudu závisí na měrné vodivosti, teplotě kapaliny, použitém měřícím napětí a geometrii použitých elektrodových tyčí.

Při rozeznání kapaliny s nižší vodivostí nedojde ke spuštění alarmu.

Elektrická vodivost vodnatých kapalin je vysoce závislá na jejich teplotě a proto je v tyčové elektrodě integrován elektronický obvod pro teplotní kompenzaci.

Rychlý přehled:

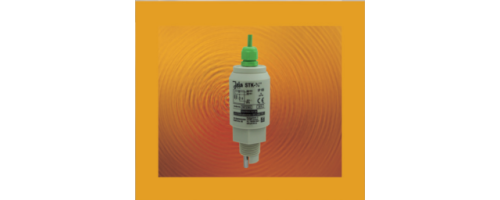

1. řada STK - tyčové elektrody, montáž vertikálně i horizontálně zavěšením nebo položením s doplněním podlahové stojanu, 1 elektroda tyčová (pro měření vodivosti) a druhá elektroda trubicová s teplotním senzorem (pro měření vodivosti a teploty), materiál elektrody - nerezocel, materiál uložení - PP s PU pryskyřicí, připojení skrze 3 vodičový lisovaný kabel, materiál stojanu - PP
