Světelné clony

ULCT, ULVT, TLCT, TLVT, EU2K

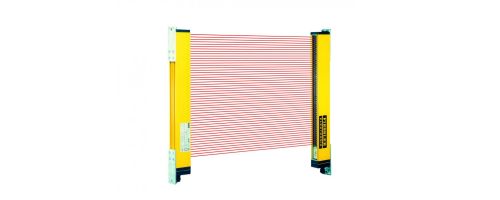

Bezpečnostní systém světelných clon řad ULVT, ULCT, TLVT, TLCT a EU2K je založen na principu přerušení světelného paprsku prstem, končetinou nebo osobou a tím zajistit zamezení nebezpečného kontaktu a předejít možným fatálním následkům. Kompletní set se skládá ze dvou součástí - vysílače a přijímače. Tyto sety mohou být doplněny o zrcadla, které přenášené paprsky odrážejí a přenášejí. Rozdílem jsou clony typu ULVT500/2R a ULVT1200/4R, kdy je základní set složen z vysílače s přijímačem a na druhé straně zrcadly.

Díky modulární konstrukci je možnost si zvolit výšku ochranného pole. Výška ochranných polí clon se pohybují od 100 mm do 1900 mm. V každé délce je možnost si vybrat rozlišení (14-30-100-200-300-400-500 mm) a tím určit množství paprsků. Celkově se pohybuje množství paprsků od 13 do 247, závisle na délce ochranného pole. Každé rozlišení však mění vlastnost optimální délky užití clony. Maximální dosah paprsku u těchto clon je až 60 m. Dle konstrukční délky se mění taktéž reakční doba clony na nejmenší vzdálenost.

• LED signalizace
• číselný displej
• DIP přepínač
• vlastní zabudovaná vyhodnocovací jednotka
• 2 typy ochranných pouzder
• propojení skrze plug-in svorkovnici nebo přes M12 / M8 konektor
• i pro výbušná prostředí

Technické údaje:

• reakční doba 4-20 ms
• dosah až 60 m
• vyška clon 100-1900 mm
• úroveň rozlišení 14-30-100-200-300-400 a 500 mm
• množství paprsků 13-247
• provozní teplota -30 - +55°C
• úroveň zabezpečení Kat. 2, PL c, SIL 1 - Kat. 4, PL e, SIL 3
• stupeň krytí IP 65-69K

Certifikace:

• EN 61496-1
• IEC 61496-2
• EN ISO 13849-1

Rychlý přehled:

1. set ULVT - dosah až 60 m, výška ochr. pole clon 100 - 1900 mm, velikost 40x60 mm, rozlišení 14 - 500 mm, základní odezva 4,3 ms, Kat. 4, PL e, SIL 3
2. set ULCT - dosah až 5 m, výška ochr. pole clon 100 - 1500 mm, kompaktní velikost 25x35 mm, rozlišení 14 - 30 mm,  odezva 4 - 20 ms, Kat. 4, PL e, SIL 3
3. set TLVT - dosah až 60 m, výška ochr. pole clon 100 - 1900 mm, velikost 40x60 mm, rozlišení 14 - 500 mm, základní odezva 4,3 ms, Kat. 2, PL c, SIL 1
4. set TLCT - dosah až 5 m, výška ochr. pole clon 100 - 1500 mm, kompaktní velikost 25x35 mm, rozlišení 14 - 30 mm, odezva 4 - 20 ms, Kat. 2, PL c, SIL 1
5. set EU2K - dosah až 30 m (s laserovým vysílačem 100 m), velikost 102x75x25 mm, 1 paprsek, odezva 12 ms, Kat. 4
6. set ULVT500/2R - dosah až 8 m (při rozšíření 15 m), výška ochr. pole clon 500 mm, velikost 40x60 mm, rozlišení 500 mm, 2 paprsky (1 paprsek zrcadlený), odezva 6 ms, Kat. 4, PL e, SIL 3
7. set ULVT1200/4R - dosah až 10 m, výška ochr. pole clon 1200 mm, velikost 40x90 mm, 4 paprsky (2 paprsky zrcadlené), odezva 6 ms, Kat. 4, PL e, SIL 3
