Relé

ELMON Relay

Bezpečnostní relé řady ELMON Relay jsou bezpečnostní vyhodnocovací a monitorovací relé, určené k užití společně s dalšími výrobky a senzory. Nepřetržíté monitorování je zajištěno díky ustálenému proudu a ukončením smyčky justovacím odporem o hodnotě 8,2 kΩ (± 500 Ω) ve snímači či senzoru. Tím je možné sledovat poškození kabelů, status senzoru a další chyby. Stav a status smyček a monitorování indikují LED diody na přední straně relé. Navíc může relé vyhodnocovat signál čtyř vodičové technologie.

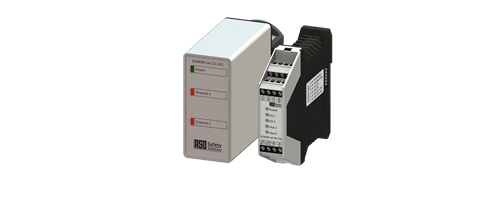

Relé jsou vyráběna ve dvou verzích pro dva různé typy instalace. Prvním způsobem je instalace na DIN lištu, druhým způsobem je instalace na zeď. Relé instalovatelná na zeď jsou uzavřena v poloprůhledném plastovém ochranném boxu s předinstalovanými kabelovými průchodkami. Výrobky nejsou vhodné pro použití ve výbušných prostředích a měli by být instalovány do prostředí splňující vyšší IP než samotná relé na DIN lištu splňující IP 20. Relé v plastovém boxu splňují IP 65.

Relé se vyrábějí ve dvou provedeních dle množství zapojitelných vstupů pro senzory s odporem 8,2 kΩ - rozdělujeme na jednokanálová a dvoukanálová:

1. Jednokanálové ELMON Relay:   41-322;  41-822;  34-32;  41-312;  31-31;  01-27.
2. Dvoukanálové ELMON Relay:    42-622;  32-242;  32-312;  39-726;  35-32.

Šíroký rozptyl napájení umožňuje připojení na velké množství instalací bez nutnosti přidání zdrojů či měničů. Kategorické dělení napájení dle indexu ELMON xx-1xx:
1) 230 V AC  2) 24 V AC/DC  3) 24V AC/DC nebo 230 V AC  4) 12-24 V DC  6) 24 V AC/DC nebo 85-265 V AC  7) 24 V DC  8) 24 V AC/DC nebo 120 V AC  9) Specifické napájení
*Při uvedení dvou možností napájení je možné zapojit zároveň jen jednu z možností napájení

• LED signalizace
• DIP přepínač
• OSSD
• jednokanálová a dvoukanálová provedení
• nepřetržitý monitoring
• 5 různých možností napájení

Technické údaje:

• časová odezva max. 5 nebo 12 ms dle typu relé
• provozní teplota -25 až +75°C
• úroveň zabezpečení Kat. 2, PL d - Kat. 3, PL e, SIL 3
• stupeň krytí IP 20 nebo 65

Certifikace:

• EN 61496-1
• EN ISO 13849
• EN 60947-5-1

Rychlý přehled:

1. ELMON Relay 41-322; ELMON Relay 41-822; ELMON Relay 42-622; ELMON Relay 39-726 - DIN instalace, Kat. 3, PL e.
2. ELMON Relay 35-32; ELMON Relay 34-32 - DIN instalace, Kat. 2, PL d.
3. ELMON Relay 32-242 - DIN instalace, Kat. 3, PL e.
4. ELMON Relay 41-312; ELMON Relay 32-312 - instalace na zeď, Kat. 3, PL e.
5. ELMON Relay 31-31 - instalace na zeď, Kat. 2, PL d.
6. ELMON Relay 01-27 - DIN instalace
